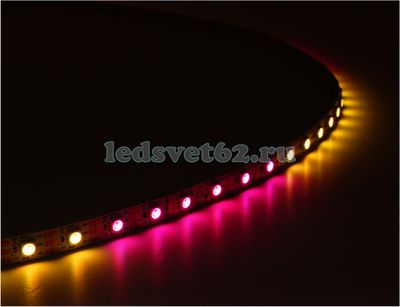

Светодиодная лента SPI RGB Arlight SMD5060-60led-12w-12v-IP20, (3 led/pix, чип 1804), автоном

779 руб.

ВНИМАНИЕ!

Цена указана за 1 метр ленты.


Действует система скидок! Чтобы посмотреть скидки, перейдите по ссылке.


ХарактеристикиНа заметку
интерфейс управленияSPI


напряжениеDC 12v

В характеристиках RGB ленты указывается максимальная потребляемая мощность, которая достигается в режиме белого цвета (работают все 3 канала одновременно).

мощность на 1 метр

12 w/m

кратность резки
5 см (3 диода)
тип светодиодов
SMD5060 RGB
количество светодиодов60 шт/м
количество пикселей20 pix/м
ширина ленты10 мм
рабочая температура-20°...+45° С
степень пылевлагозащитыIP20
ресурс50'000 ч
гарантия

2 года


Дополнение: для удобства подключения катушка ленты снабжена разъемами с двух концов!

Светодиодная лента  SPI RGB Arlight SMD5060-60led-12w-12v-IP20 используется для создания многоцветных световых эффектов различной сложности - от простейшего эффекта "Бегущий огонь" до воспроизведения динамических изображений на мультимедийных экранах. Для подключения ленты дополнительно требуется RGB контроллер. Основная область применения ленты - создание рекламы, оформление театрализованных шоу, дискотек, ресторанов, витрин, изготовление медиафасадов.


Лента оснащена RGB светодиодами со встроенными чипами управления TM1804 в каждом диоде. На ленте расположен микроконтроллер, имеющий 300 встроенных динамических эффектов, переключаемых автоматически, что позволяет использовать ленты без внешнего контроллера. Для работы ленты достаточно подать питание 12v. При необходимости, для управления лентой может быть использован любой внешний контроллер с интерфейсом SPI, поддерживающий работу с чипом TM1804.


Примеры работы ленты SPI RGB Arlight SMD5060-60led-12w-12v-IP20 с чипом управления TM1804.



Схема подключения ленты SPI RGB


Рис.1 - Пример подключения светодиодной ленты SPI RGB 60led 12w/m общей длиной 15 м.


Монтаж и подключение:

  1. Проверьте работоспособность ленты. Для этого перед монтажом подключите целую катушку ленты к контроллеру и блоку питания и включите её. Убедитесь в исправности ленты и только после этого приступайте к резке и монтажу на поверхность.
  2. Смонтируйте ленту на поверхности. Клеевой состав ленты предназначен для установки ленты в тёплом и сухом помещении на чистой гладкой поверхности. При использовании ленты в других условиях, необходимо использовать дополнительные способы крепления ленты. Например, специальный клей, крепёжные клипсы или стяжки и т.п.
  3. Светодиодную ленту можно резать на кратные отрезки. Отрезать можно только в местах специально промаркированных на ленте.


Требования и рекомендации по эксплуатации:

  1. Беречь от перегибов под острым углом.
  2. Беречь от попадания влаги.
  3. Не допускать механических нагрузок.
  4. Не повреждать токоведущие дорожки.
  5. Не отделять клейкий слой от подложки.
  6. Резать только в промаркированных местах на ленте.
  7. Запрещается последовательное подключение ленты более 5 м! При подключении большего количества ленты подавайте питание на каждые 5 м отдельным кабелем или от отдельного источника питания.
  8. Соблюдайте полярность и направление подачи сигнала, обозначенное стрелками на ленте.
  9. Соединение отрезков ленты выполняйте при помощи пайки. Время пайки не должно превышать 5 с при температуре жала паяльника не выше 280° С.


Полная инструкция по эксплуатации находится во вкладке ДОКУМЕНТЫ.
